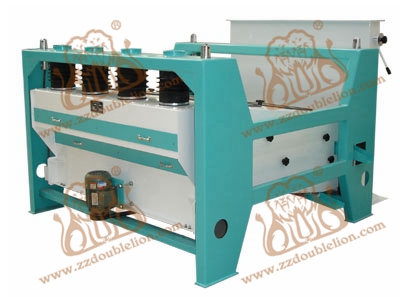

TQLM平面回转筛的总体结构：
    筛体作水平面内圆平动，筛面有一倾斜角，物料在筛面上作平面螺旋线轨迹运动，因此，物料相对于筛理行程长，接触筛孔的机会较多，由于筛面作平面圆平动对物料形成自动分级非常有利，所以，TQLM型平面回转筛用于筛理中、小杂质效果显著。
    平面回转筛主要由进料装置、筛体、传动机构、机架以及吸风系统等部分组成。
平面回转筛工作过程：
    平面回转筛工作时，物料由进料装置均匀地沿整个筛面宽度进入筛面，经上、下两层筛面的筛选，第一层筛面筛上物为大杂，筛下物落入第二层筛面，砂石和小杂穿过第二层筛面，由底板引导从小杂出口排出，第二层筛面的筛上物作为主流，送入出料口处的吸风室内，通过自上而下的逆向气流进行风选，去除轻杂和灰尘，排出机外。

TQLM平面回转筛主要结构
1.机架
    平面回转筛采用开式机架，踏实由前、后支架及中间两个侧板连接而成，便于操作与维修。机架可以整体吊装，也可以拆开后安装。前、后支架及侧板均采用钢板冲压或折弯成型后焊接制成，具有刚性好、重量轻、外型美观等特点。
2.筛体
    平面回转筛有单筛体和双筛体两种，为全封闭式结构。双筛体的两筛箱可完全分开，以方便制造安装。筛体由四组吊杆或钢丝绳吊挂在机架上。筛体内装两层抽屉式筛格，筛格分前后两段，由进料端抽出或推入，压紧机构采用偏心压紧，可避免筛格与筛体之间嵌入谷粒或杂质。筛格拆装方便、省力，紧固可靠。筛面采用薄钢板冲孔筛面，第一层筛面若用于分级异种粮时，可选用长筛孔，除大杂时则选择圆形筛孔；第二层筛面通常配用圆形孔或三角形孔，，筛孔交叉排列。筛面采用中等硬度的橡皮球清理，堵孔率低。
3.传动机构：
传动采用惯性振动机构，电机固定在筛体进料端的下部，筛体底部中间位置的支座上安装带有偏重块的皮带轮，带轮内扇形偏重块的重量，可根据所需筛体回转半径的大小增减。启动后，电机通过V带驱动偏重带轮，由偏重块旋转产生的离心惯性力使筛体作平面回转运动。这种传动机构简单、紧凑、运转平稳。但在启动和停机的瞬间振幅较大，因此在筛低部前、后两端机架上装有限振装置。
4.垂直吸风道：
平面回转筛的垂直吸风道直接装在筛体的出料端，随筛体一同振动。清理后的物料，通过匀料板进入垂直吸风道内进行风选，调节挡板至适当位置，采用窄风道，以改善风选效果，能有效地将轻杂和泥灰分离出来。


TQLM平面回转筛技术参数
